Автокөлік антеннасын қалай орнатуға болады

Автокөліктегі музыка - бұл жайлылықтың ажырамас бөлігі, әсіресе егер сапар бір сағаттан астам уақытқа созылса. Кейбір адамдар өздерінің сүйікті тректерін алынбалы тасушыға жүктейді және оларды шеңберге айналдырады, нәтижесінде олар жалықтырады. Радио (автокөлік радио модельдерінің басым көпшілігінде бар функция) сізге фондық музыка жасауға ғана емес, сонымен қатар Украинадағы немесе әлемдегі соңғы жаңалықтарды білуге ​​мүмкіндік береді.

Бірақ кез келген радионың құрылғысы, егер оған антенна қосылмаған болса, ол сигналды қабылдамайды. Егер автокөлік үлкен қалада, мысалы, Киевте болса, онда радио магнитофон ең қарапайым антеннамен жабдықталған кезде де сигналда ешқандай проблемалар болмайды. Бірақ көлік мегаполистен шыққан кезде радиоға әлсіз сигналды қабылдауға көмектесетін басқа антенна қажет.

Авто антеннаның көптеген нұсқаларын автокөлік керек -жарақтар дүкендерінен табуға болады. Олардың арасындағы айырмашылық неде, оларды қалай дұрыс қосу керектігін анықтауға тырысайық. Біз сондай -ақ ішкі немесе сыртқы антеннаны орнату ерекшеліктерін қарастырамыз. Олардың әрқайсысының схемасы әр түрлі болады.

Автокөлік антенналарының негізгі түрлері

Авто антенна тек радиостанцияны ойнау үшін қажет деген кең тараған пікірге қарамастан, бұл автомобиль мультимедиялық жүйесінің элементі көлік құралында теледидар немесе навигатор функциясы бар бас қондырғы орнатылған жағдайда да қажет.

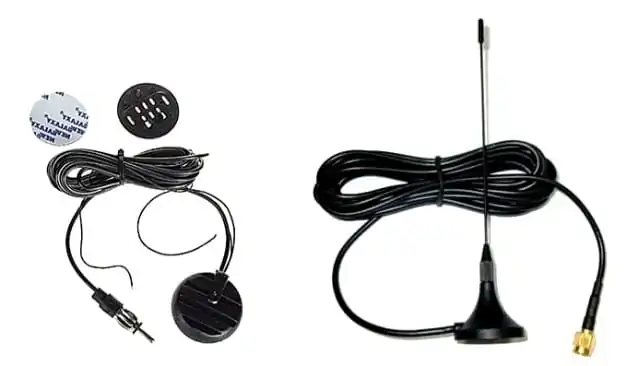

автомобильные_antenny1 (1)

Автомобиль антенналарының негізгі түрлерінің тізімі мыналарды қамтиды:

  • Пассивті түрі;
  • Белсенді түрі;
  • GPS сигналдарын қабылдауға бейімделген;
  • Сыртқы нұсқа;
  • Ішкі көрініс.

Көрсетілген түрлердің әрқайсысының өзіндік ерекшеліктері бар. Олардың әрқайсысын бөлек қарастырайық. Қосудың ең оңай жолы - пассивті антенна. Ол үшін сымды автокөлікті басқаруға кедергі келтірмейтіндей етіп салонның ішіне жатқызып, ашаны радио магнитофонға қосу жеткілікті.

Белсенді антенна

Автомобиль радио антеннасының бұл түрінің өзіндік күшейткіші бар. Ол әлсіз сигналды жақсы қабылдауды және оны кедергілерден тазартуды қамтамасыз етеді. Мұндай құрылғының схемасы антенна сымын ғана емес, сонымен қатар қуат кабелін де қамтиды. Мұндай антеннаны радио магнитофонға келесідей қосуға болады:

  • Антенна белдеуінен қуат сымын табу қажет (ол күшейткішке қуат береді). Қандай сым белсенді антеннаның пайдалану нұсқаулығында көрсетілгенге жауап береді.
  • Ол ақ жолағы бар көк сымға қосылуы керек (радиоға барады). Бұл автомобиль радиосын қашықтан басқаруға жауап беретін кабель.
  • Бұл сымдар бір -біріне чиптер, бұралу немесе дәнекерлеу арқылы қосылуы мүмкін. Егер чип қолданылмаса, онда түйіспе дұрыс оқшаулануы керек. Мұны істеу үшін сіз электрлік таспаны қолдана аласыз, бірақ мұны кішірейтілген камбрикпен жасау әлдеқайда практикалық.
  • Енді сіз антенна ашасын радиоға қосып, радионы реттей аласыз.

Дұрыс қосылу кезінде мұндай схема қабылдағыштан шамамен 60 км қашықтықта орналасқан радиостанцияның радио сигналдарын қабылдай алады. Егер белсенді антенна жарық көрсеткішімен (кішкене қызыл шам) жабдықталған болса, онда ол автомобиль радиосына қуат берілгенде жануы керек.

MegaJet_ML-145_Mag-160 (1)

Егер антеннадан сигнал болмаса (радиостанция ойнатылмаса), ресивердің қуат кабелінің қосылуын тексеру қажет. Автокөлік радиосында ақ жолақты көк сым болмайды. Бұл жағдайда антеннаның өзін қосу үшін бөлек түймені орнату қажет.

Коммутатордың жеке жарықтандыруы болуы тиімдірек, ол түйме қосылған кезде жанады. Бұл драйверге құрылғыны пайдаланбаған сайын антеннаны өшіруді ескертеді. Осының арқасында тұрақты жұмыс істейтін антенна күшейткіші батарея қуатын жұмсамайды, сонымен қатар қызады.

Схема келесідей. Автокөлік радиосының қуат кабеліне қосылған түйменің бір түйіспесінде сым орналасқан (аккумулятордың оң терминалына өтеді). Антенна күшейткішінің қоректендіру сымы қосқыштың екінші контактісінде орналасқан. Антеннаның теріс сымы жерде күшейткішке жақын орналасқан.

GPS антеннасы

GPS антеннасын қосу кез келген басқа ресиверді орнату сияқты орындалады. Мұндай антеннаны радиоға қосу үшін бұру табағын монтаждау білігінен бөлшектеу қажет. Мұны қалай жасау керектігін оқыңыз. басқа шолуда... Бұл ұяларға, оның ішінде антеннаға қол жеткізу үшін қажет.

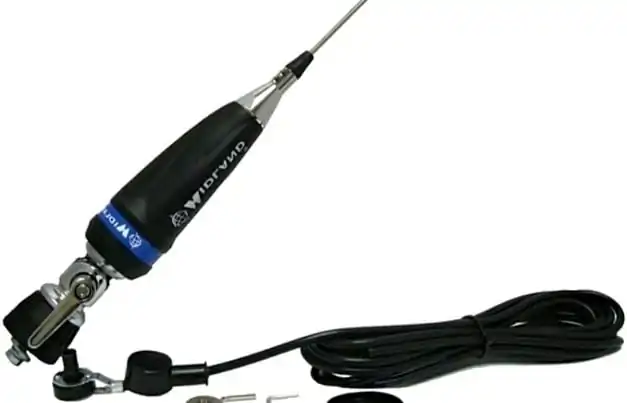

аймақ_x-турбо_80 (1) (1)

Автокөліктің моделіне және автокөлік жүргізушінің қалауына байланысты бақылау тақтасы немесе панельдің бір бөлігі бөлшектеледі. Бұл антенна кабелін бағыттау үшін қажет. Әрине, бұл жұмысты бөлшектеместен жасалуы мүмкін, егер оны белгілі бір автокөлікте орындау қиын болса немесе машинаның панелін кейін жөндеуге тура келмеуі үшін жұмыстың дұрыс орындалатынына сенімді болмасаңыз. Кабельді панель элементтері арасындағы саңылауларға салып, қысқыш қысқыштармен бекітуге болады.

Егер радионың артқы жағында бұрандалы терминалдар қолданылса, сымдарды қоспас бұрын, олар жақсы түйісетін етіп тазалануы керек. Кейбір автокөлік радио модельдері қысқыш терминалдарды қолданады. Бұл жағдайда сымдарды жақсы тазалап, бір -біріне бұрап, бекіту саңылауына мықтап кіргізу қажет. Содан кейін ұстағыш қысылады.

Егер GPS антеннасы дұрыс қосылған болса, навигатор қосылған кезде, құрылғы көліктің нақты орналасқан жерін бірден көрсетеді. Егер бұл болмаса, қабылдау элементінің бас блокқа қосылуының дұрыстығын қайта тексеру қажет. Бөлек антеннасы бар навигаторды қолданған кезде оның жанында көлемді металл заттар (панельдер немесе қораптар) жоқ екенін есте ұстаған жөн. Әйтпесе, олар кедергі келтіреді және құрылғы дұрыс жұмыс істемейді.

Сыртқы антенна

Мұндай антеннаны радиоға қоспас бұрын оны көлікке дұрыс бекіту керек. Егер бұл автомобильдің ең биік нүктесінде орнатуға арналған модификация болса, онда құрылғыны орнату орнының тығыздығын қамтамасыз ету қажет. Көліктің төбесі ағып кетпеуі керек. Әйтпесе, жаңбыр жауғанда, жүргізуші байқамай, бақылау тақтасының артына немесе сымға ағуы мүмкін. Осыған байланысты, ең ыңғайсыз сәтте, машина дұрыс жұмыс істеуін тоқтатады, себебі кейбір жүйе қысқа тұйықталуға немесе байланыстың үзілуіне байланысты жұмысын тоқтатады. Кейбір автокөлік модельдерінде электр тізбегін жөндеуге кететін шығын қозғалтқыштың капиталына ұқсас.

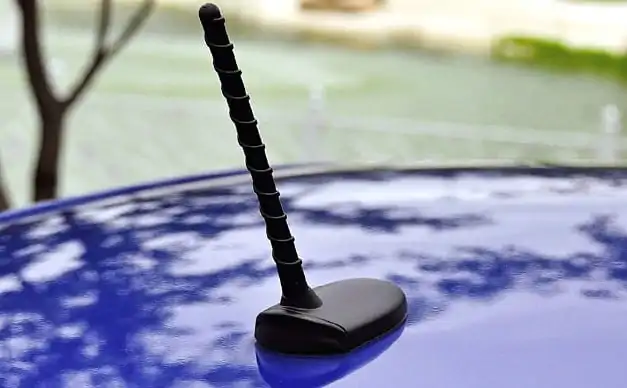

автомобильные_antenny3 (1)

Содан кейін антенна кабелі радионың панелінің артына тартылады. Жүру кезінде кабель дірілден және пластикалық беттермен жанасудан шу шығармайды, сондықтан оны бірнеше жерге бекіткен дұрыс.

Антенна кабелі шамадан тыс иілуге ​​өте сезімтал (сигнал ядросының металл қалқаны зақымдалған болуы мүмкін және оны сыртқы кедергілерден қорғамайды). Осы себепті, монтаждау жұмыстары кабельді тартпастан және егер ол панель элементтері арасында тартылмаса, шамадан тыс күш түсірместен мұқият жүргізілуі керек. Егер розетка мен штепсель сәйкес келмесе, сым стандартты штепсель немесе сәйкес адаптер арқылы қосылады.

Ішкі антенна

Кабина ішіндегі антенналар ұқсас түрде қосылады, бірақ бұл жағдайда монтаждау жұмыстарының кейбір нәзіктіктері бар. Мысалы, автокөліктің ішіне орнатылған бұл антенналардың кейбірі қосымша жерге сыммен жабдықталған. Ол автокөліктің корпусына ресивердің өзіне мүмкіндігінше жақын бекітілуі керек.

Егер антенна күн көзілдірігінің жанында орнатылса, жерге тұйықтағышты өздігінен бұрап тұратын бұранданың көмегімен бекітуге болады. Осының арқасында автокөліктің корпусында қосымша тесіктер жасаудың қажеті болмайды. Жерге қосу сымын қолдану атмосфералық құбылыстардың немесе жақын жерде жұмыс істейтін электр құрылғыларының кедергілерін азайтуға мүмкіндік береді (онсыз күшейткіш қосылмайды).

Сыртқы немесе кабиналық антенналардың кез келген түрінің жалпы қосылу принципі бар, бірақ әр жағдайда қондырудың өзіндік нәзіктіктері болады. Ал көп жағдайда бұл айырмашылықтар құрылғылардың дизайн ерекшеліктерімен байланысты.

Орын таңдау

Біз байқағанымыздай, пассивті және белсенді антенналар бар. Олардың функционалды айырмашылығы әлсіз сигналдарды қабылдауды қамтамасыз ететін және оларды кедергілерден тазартатын күшейткіштің болуында ғана.

Пассивті антенна радиостанцияларды үлкен қашықтықта қабылдай алуы үшін оның күшейткіші бар нұсқаға қарағанда әлдеқайда үлкен контуры болуы керек. Қосымша қабылдағыш пен қорғаныс элементінің көмегімен белсенді антенна кішірек және оны көліктің кез келген жеріне орнатуға болады. Қабылдағыштың өзі бетіне екі жақты таспамен бекітілген.

Көбінесе антеннаның белсенді контуры әйнектің жоғарғы жағына орнатылады. Кейбір адамдар оны артқы терезеге бекітеді, бірақ бұл жағдайда кабельді бүкіл кабинадан өткізуге тура келеді. Егер автокөлік жылытылатын артқы тереземен жабдықталған болса, онда оның схемасы сигналдарды қабылдауға кедергі келтіруі мүмкін.

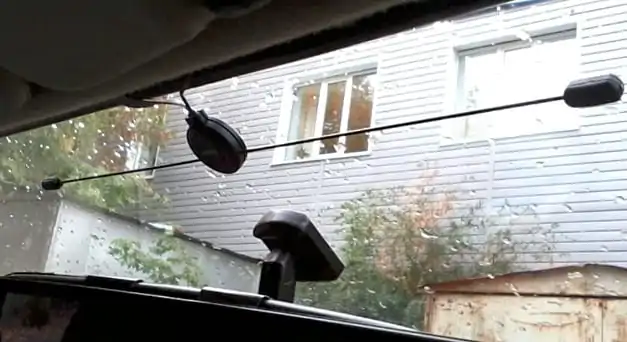

Supra_SAF-3 (1)

Қабылдаудан артықшылығы - антеннаны шатырға орнату. Бірақ бұл дизайнда сымдардың төселуін дұрыс қамтамасыз ету қажет. Шатырға тесік бұрылмаса, оларды біржола бүгуге болмайды. Егер ескі антеннадан дайын тесік қолданылса, онда кабинаны ол арқылы кабинаға кіретін судан қорғау қажет.

Антеннаны орнататын орынды таңдағанда, сіз негізгі ұсыныстарды ұстануыңыз керек:

  1. Кабель корпустың астында және панельдердің артында жасырылуы керек. Бұл эстетикалық себептермен ғана маңызды емес. Көлік салонында ілулі тұрған сымдар көлік жүргізу кезінде ықтимал қауіп болып табылады.
  2. Металл бөлшектер ылғалға ұшырамауы керек, сондықтан сымдардың түйісуі ылғал көздерінен мүмкіндігінше алыс болуы керек. Денеге бекітілетін жерлер жақсы тазалануы керек.
  3. Сымдар, әсіресе радио сигналдарын радиоға жіберетіндер, электр аспаптары мен бөгеуілдердің басқа элементтерінің немесе қорғаныс элементтерінің жанынан өтпеуі керек.

Сенімді қабылдау үшін қосылған антенна қанша уақыт болуы керек?

Сенімді қабылдау - бұл қабылдағыштың тіпті әлсіз сигналдарды кедергісіз қабылдау мүмкіндігін білдіреді (кейбір жағдайларда мүмкіндігінше). Қабылдағыш үшін маңызды параметр - оның сезімталдығы. Бұл тұжырымдамада құрылғы ойнатқышқа бастапқы сапасына кедергі келтірместен жібере алатын минималды сигнал сипатталады (ол радиостанцияларға беріледі).

Антеннаның қабылдау циклінің ұзындығының ұлғаюымен электр қозғаушы күш жоғарылайды, ал құрылғы пропорционалды төмен сезімталдыққа ие болуы керек. Бірақ бұл жағдайда керісінше ереже де қолданылуы мүмкін: антеннаның шамадан тыс ұзындығы керісінше қабылдағыштың радио магнитофонға таза сигнал беру мүмкіндігін төмендетуі мүмкін.

Себебі антенна қабылдайтын контурдың өлшемі радио толқынының амплитудасының еселігі болуы керек. Толқын амплитудасы неғұрлым үлкен болса, қабылдау циклы антеннада соғұрлым үлкен болуы керек.

Сонымен, бірінші маңызды шарт: егер антенна сигналды жоғары сапалы қабылдайтын болса, онда оны құрылғының контурын ұлғайту арқылы жасамағаныңыз жөн. Антеннаның қанша уақытқа созылатынын анықтауға көмектесетін екінші маңызды фактор - бұл қабылдағыштың пайдалы сигналды пайдасыз сигналдан сүзу мүмкіндігі.

Яғни, антенна радиостанциядан қандай сигнал келетінін анықтауы керек, ал бұл қарапайым кедергі, және оны сүзу қажет. Егер сіз антеннаның ұзындығын арттырсаңыз, онда ЭҚК ұлғаяды, ал интерференция пайдалы сигналмен бірге артады.

Автокөлік антеннасын қалай орнатуға болады

Бұл екі фактор қабылдағыш модуль моделіне байланысты. Әрбір өндіруші белгілі бір жағдайларда (қалада немесе ауылда) белгілі бір сигналдарды қабылдай алатын құрылғылар шығарады. Қабылдағышты қалада пайдалану үшін антеннаның сезімталдығы 5 мкВ болса жеткілікті, ал ұзындығы шамамен 50 сантиметр. Мұндай құрылғы ресиверден 40-50 км қашықтықта орналасқан радиостанциядан сигнал қабылдауды қамтамасыз етеді.

Бірақ бұл параметрлер де салыстырмалы, өйткені әрбір үлкен қаланың өзіндік кедергі көздері бар және кез келген жағдайда мүмкін болатын ең таза сигналды жібере алатын құрылғыны құру мүмкін емес. Әрине, мұндай жабдықты әзірлеумен және өндірумен айналысатын қазіргі заманғы компаниялар бұл кемшілікті біртіндеп жояды, бірақ ол қазіргі заманғы антенналарда әлі де кездеседі.

Сыртқы бөгеу көздерінен басқа, радиостанциядан сигналды қабылдауға көлік орналасқан аймақтың ландшафты ерекшелігі де әсер етеді. Барлығы радио сигналдың төбеде ең жоғары сапада екенін біледі, бірақ оны шұңқырда ұстау іс жүзінде мүмкін емес. Ол сонымен қатар темірбетон конструкцияларынан секіре алады. Демек, антенна қанша уақыт болса да, металл құрылымның артында сигнал болмауы мүмкін және оны ешқандай жолмен ұстауға болмайды.

Кабинаның ішіне орнатуға арналған қадамдық нұсқаулар

Автокөлік антеннасын қалай орнатуға болады

Әрине, антеннаны қосудың нәзіктігі құрылғының дизайн ерекшеліктеріне байланысты. Оларды әдетте өндіруші пайдалану жөніндегі нұсқаулықта көрсетеді. Бірақ антеннаны салонға орнатқанда маңызды қадамдарды орындау қажет:

  1. Сымдардың немесе жерге тұйықталудың қосылыстары тазартылуы керек, сонымен қатар алкогольмен өңделуі керек (майсыздандырылған);
  2. Монтаждау жақтауы, егер ол құрылғыға қосылған болса, орнату орнында орналасқан. Бұл антеннаның дұрыс орналасуын қамтамасыз етеді;
  3. Антенна корпусы бекітілген, рамка бөлшектелген;
  4. Антенна антенналарын бекіту үшін жолақтар бетіне жабыстырылады. Мұны қорғаныс пленкасын біртіндеп тазарту және сонымен бірге антенналарды басу арқылы жасау тиімдірек болады;
  5. Кабель тартылып жатыр. Ол үшін алдыңғы әйнегі бекітілген тіректен корпустың бір бөлігін алып тастау қажет (егер антенна алдыңғы әйнекке орнатылса);
  6. Корпусты орнына орнатуды жеңілдету үшін сымды тірекке бекіту жақсы;
  7. Автомобиль моделіне байланысты бақылау тақтасын немесе қолғап бөлігін одан әрі жартылай бөлшектеу қажет болуы мүмкін;
  8. Радио магнитофон антенна ашасы мен сым контактілерін қосу үшін артқы панельге шығатындай етіп монтаждау білігінен шығарылады;
  9. ISO қосқышында біз ақ жолақты көк сымды іздейміз. Оған антенна күшейткішінің қоректену сымы қосылған;
  10. Сигнал сымы қосылған. Ол үшін әр түрлі бекітпелерді қолдануға болады: бұрандалы немесе қысқыш қысқыштар;
  11. Бас блок қосылады. Бұл жағдайда белсенді антеннаның қабылдағышында сигнал шамы (кішкентай, қызыл немесе көк) жануы керек;
  12. Радиодан радиостанцияны тауып, сигналдың анық екеніне көз жеткізіңіз;
  13. Жұмыстың соңында өз орнына радио магнитофон орнатылады;
  14. Қолғап бөлімі мен қаптаманың алынатын бөлігі артқа бекітіледі. Өздігінен бұрап тұратын бұрандалармен бекітілгенде, сымға зақым келтірмеу үшін абай болу керек.

Төбені біртіндеп орнату

Автокөлік антеннасын қалай орнатуға болады

Шатырға антеннаны қабылдау циклін орнатқан кезде 75 Ом кедергісі бар экраны бар кабельді қолдану қажет. Міне, осындай антенналық модельді орнату кезегі:

  1. Егер шатырда ескі антенна болмаса, онда оған екі тесік жасау керек. Диаметрі сымның көлденең қимасына сәйкес келуі керек (кабельді бұрауды жеңілдету үшін кішкене жиекпен). Екіншісі диаметрі антенна корпусына бекітетін болтпен бірдей болуы керек. Кейбір модельдерде кабель бекіту болтының ішінде өтеді. Бұл жағдайда бір тесік жеткілікті.
  2. Құрылғыны жерге тұйықтау үшін салоннан шатырдың металл бөлігін тазалау қажет.
  3. Бұл тесік арқылы су ішкі қабатқа енбеуі үшін және металл тот баспау үшін, тесік сыртынан су өткізбейтін тығыздағышпен, ішінен мастикамен өңделеді.
  4. Орнату алдында оқшаулағыш жасалады. Бұл мыс шайбаларынан жасалған аралық, олардың арасында фторопластикалық аналогтар орнатылған. Антенна кабелі оларға дәнекерленген (бұл дизайн антенна үлгісіне байланысты).
  5. Егер кабель изоляторға дәнекерленген болса, онда бұл жер ылғалдың түсуінен қорғалуы керек (тығыздағышқа қойыңыз).
  6. Антенна орнатылған (қосымша, оның негізі мен шатыры арасында сіз резеңке тығыздағышты ғана емес, сонымен қатар тығыздағышты да қолдана аласыз). Ол салоннан гайкамен бекітілген.
  7. Кабель салонға орнатылған нұсқаға ұқсас принцип бойынша салынған.
  8. Кабель радио магнитофонға қосылып, оның өнімділігі тексеріледі.

Автокөліктегі радиоға белсенді антеннаны қалай дұрыс қосу (қосу) және орнату

Сонымен, біз антеннаны орнатпас бұрын бірінші кезекте назар аудару керек нәрсені кабинаның қай жерінде орнатудың тиімді болатынын анықтау екенін түсіндік. Белсенді антеннаның немесе пассивті антеннаның корпусы екі жақты таспамен бекітілген.

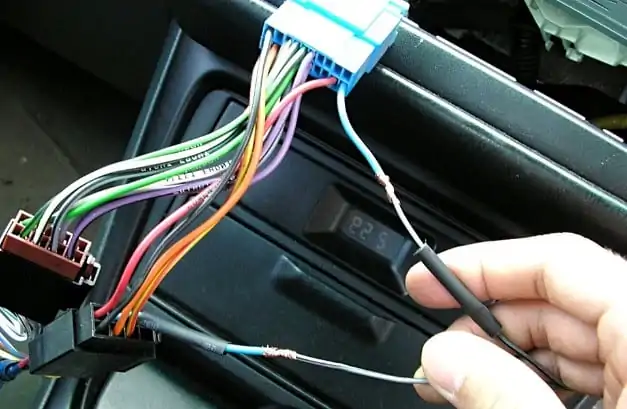

автомобильные_antenny2 (1)

Қабылдау құрылғыларының көптеген модельдерінде екі сым бар (кейбірінде олар бір пакетте және металл экранмен қорғалған). Біреуі сигналдық болып табылады және радио розеткаға қосылады (соңында кең штепсельдік ұш). Екіншісі - қуат кабелі және батареядан бас блокқа өтетін сымға қосылады.

Көптеген модельдерде үшінші сым бар. Ол әдетте қара түсті және соңында оқшаулау жоқ. Ол автомобильдің массасына (көліктің корпус бөлігі) бекітілуі керек. Бұл жағдайда маңызды шарт - массаны антенна күшейткішіне мүмкіндігінше жақын бекіту.

Көптеген қазіргі заманғы автокөлік радиосында әдеттегі антенна қосқышының орнына басқа қосқышты қолдануға болады. Егер антенна ашасы сәйкес келмесе, сізге сәйкес штепсельді сатып алу қажет болады. Оның бағасы әдетте жоғары емес, сондықтан өздігінен дәнекерлеуге ақылды болудан гөрі адаптерді қолдану әлдеқайда оңай. Кейбір қолөнершілер болса да, ешқашан оңай жол іздемейді.

Міне, антеннаны радио магнитофонға қосу туралы қысқаша бейне:

Антеннаны қалай орнатуға және қосуға болады?

Радио магнитофонға антеннаны қалай таңдауға болады

Ең алдымен, құрылғының мақсаты антеннаны таңдауға әсер етеді. Біраз бұрын назар аударғанымыздай, антенна көлікке радиостанцияларды тыңдау үшін ғана емес орнатылған. Кәдімгі автомобиль радиосы үшін қарапайым авто антенна жеткілікті.

Егер жүргізуші көлікте шағын теледидар сатып алса, онда ол қазіргі заманғы және функционалды антеннаны алуға құқылы. Бұл аксессуардың функционалдылығынан айырмашылығы оның жоғары құнын ғана қоюға болады. Сонымен қатар, әдеттегі радио сигналды қабылдай алатын, телеарналарды (егер белгілі бір ауданда осындай хабар болса) қабылдай алатын әмбебап модельдер, сондай -ақ GPS сигналдары (сәйкес келетін навигаторға немесе бас блокқа қосылған) функция).

Сонымен, жаңа антеннаны таңдамас бұрын, оның мақсаты туралы шешім қабылдау қажет. Назар аударатын екінші нәрсе - бұл машинаның жұмыс істеу шарттары (ауыл немесе қала). Бұл құрылғының қуатына әсер етеді.

Танымал белсенді автомобиль антенналарына шолу

Міне, 2021 жылы танымал автомобильдегі белсенді антенналардың тізімі:

Үлгі:Пакет мазмұны:Тұтастай алғанда:кемшіліктері:
Bosch Autofun PROАвтокөлік антеннасын қалай орнатуға боладыРадио сигналды қабылдайтын элемент; Пластмассадан жасалған антенна корпусы; Құрылғыны жерге тұйықтауға арналған гель; Қабылдағыш модулі; Екі жақты таспалы жапсырмалар; Бекіту.Шағын өлшем; Радио сигналды сапалы тазартады; Жоғары сапалы құрастыру; 3 метрлік кабель.Қымбат тұрады; Егер қате орнатылса, ол қатты қызады.
Blaupunkt Autofun PROАвтокөлік антеннасын қалай орнатуға боладыБекіту; Екі жақты таспа; Қабылдау модулінің корпусы; Өздігінен бұрап тұратын бұрандалар; Жерге май жағу (коррозияны болдырмайды).DV, MW, FM диапазонындағы сигналдарды қабылдайды; Ұзындығы 2.9 метр экрандалған кабель; Сәйкес диапазондардың сигналдарын сапалы түрде ажыратады.Артқы жарық жарқырайды.
Үштік 100 алтынАвтокөлік антеннасын қалай орнатуға боладыҚабылдау модулі; Қабылдау элементінің контуры бар белбеу, екі жақты таспамен жабдықталған.150 километрге дейінгі қашықтықта сигналдарды қабылдау; Кернеудің төмендеуіне сезімтал емес; 9 -дан 15 В кернеуге дейінгі электр тізбегінде жұмыс істеу мүмкіндігі; Автокөліктің ішкі электр тізбегінен кедергілердің пайда болуына жол бермейтін қос фильтрмен жабдықталған; Жоғары сапалы құрастыру; Үлкен жұмыс ресурсы.Кабель алдыңғы нұсқаларға қарағанда біршама қысқа - 2.5 метр.
Үштік 150 алтынАвтокөлік антеннасын қалай орнатуға боладыҚабылдау модулі; Қабылдау элементінің контуры бар, екі жақты таспамен жабдықталған, 90 немесе 180 градусқа бекітуге бейімделген таспалар.Қала сыртындағы сигнал сапасы бойынша ол тіпті Bosch немесе Blaupunkt үлгілерінен асып түседі; Сигналдың жақсы күшейтілуі мен тазалануы; Қайталағышқа дейін 150 км дейінгі қашықтықта сигналды қабылдау мүмкіндігі; Жоғары сапалы құрастыру; Төзімділік.Қысқа кабель - 2.5 метр.

Міне, 2021 жылы танымал белсенді сыртқы автокөлік антенналарының тізімі:

Үлгі:Комплект:Тұтастай алғанда:кемшіліктері:
AVEL AVS001DVBA 020A12 ҚараАвтокөлік антеннасын қалай орнатуға боладыҚабылдау модулі; Кіріктірілген күшейткіш; 5 метрлік сигналдық кабель; Магнитпен орнатыңыз.Радио сигналдардың электромагниттік импульстарын түсіреді, оларды электр сигналдарына түрлендіреді; Жоғары сапалы құрастыру; Түпнұсқа дизайн; Жоғары сапалы сигнал; Ол автомобиль кузовына жақсы жабысады.Өндіруші құрылғының корпусы үшін түстердің шағын таңдауын ұсынады.
Triad MA 275FMАвтокөлік антеннасын қалай орнатуға боладыЦилиндр тәрізді корпусы бар қабылдау модулі; Магниттік ұстағыш (диаметрі 72 мм); 2.5 м қосылатын кабель; Кіріктірілген сигнал күшейткіші.Репитерден 50 шақырымға дейінгі қашықтықта тұрақты радио сигналын қабылдау; Сапалы түрде жиналған; Қабылдау модулінің жинақы корпусы; VHF жиілік инверторымен жабдықталған.Сыртқы антеннаға ұқсас қысқа кабель; Шағын қамту радиусы (жазық жерде сигнал беруді ескере отырып).
Triad MA 86-02FMАвтокөлік антеннасын қалай орнатуға боладыҚуатты магнит (диаметрі 8.6 см); Қабылдау модулі; 3.0 метрлік коаксиалды кабель; 70 см резеңкеленген антенна өзегі; Кіріктірілген сигнал күшейткіші.Трансляция болған кезде NV сигналдарын қабылдау мүмкіндігі; Қабылдау радиусы - 150 шақырымға дейін; Үлкен контур; Жақсы құрылыс сапасы.Сыртқы антенна сияқты қысқа кабель.
Прология RA-204Автокөлік антеннасын қалай орнатуға боладыҚос таспа; Металл антеннасы бар қабылдау модулі.Бюджеттік нұсқа; Қосылған кезде жарықдиодты индикатор; Кез келген автомобиль радиосының үлгісімен үйлесімді; Жылдам орнату; Репитерден 80 шақырымға дейінгі қашықтықта радио сигналды қабылдау.Қысқа кабель - 2.5 метр; Бекітудің тығыздығы әрдайым лайықты емес, сондықтан сіз қосымша тығыздағышты қолдануыңыз керек.

Шолуымыздың соңында біз антенналық құрылғылардың негіздері туралы қысқаша бейнені ұсынамыз:

Егер қабылдайтын экран машинада бұрыннан орнатылған болса, онда күшейткішті қосымша сатып алуға болады. Мұнда оны қалай қосу туралы бейне:

Сұрақтар мен жауаптар:

Пассивті антеннаны магнитофонға қалай қосуға болады. Пассивті антеннада көбінесе қалқан болмайды. Бұл жағдайда орталық ядро ​​антеннаның өзіне қосылады (ол оқшаулағыш арқылы денеге бекітіледі). Сымның қорғайтын бөлігі оқшаулағыштың жанындағы корпусқа бекітілген.

Алынбалы антеннаны радио магнитофонға қалай қосуға болады. Бұл жағдайда антеннада үш сым болады. Олардың екеуі жағымды, ал екіншісі теріс. Дискінің жұмыс істеуі үшін антеннаға оң контактілер қажет. Бірі бүктеуге, бірі суырып алуға арналған. Мұндай антенналарда радиобагнитофон қай режимде жұмыс істейтінін анықтайтын арнайы блокатор жиі қолданылады. Драйвер тұтануды іске қосқанда, радио қосылады, ал антеннаға оң сымнан сигнал жіберіледі. Антенна моделіне байланысты штанганы көтеру / түсіру үшін радиодан сигналдарды тарататын реле орнату қажет болуы мүмкін.

Антеннаны радиодан магнитофонға қалай қосуға болады. Ол үшін сізге арнайы қондырғы (дуплексті сүзгі) сатып алу қажет. Оның бір жағында бір кіріс және екі шығысы бар (немесе керісінше). Радиодан антенналық штепсель ANT жазылған байланысқа салынған. Екінші жағынан, антеннаның өзінен сым енгізіліп, екінші байланысқа рация қосылады. Станцияны қосу процесінде қабылдағыш күйіп қалмас үшін алдымен антеннаны, содан кейін ғана қуат сымын қосу керек.
